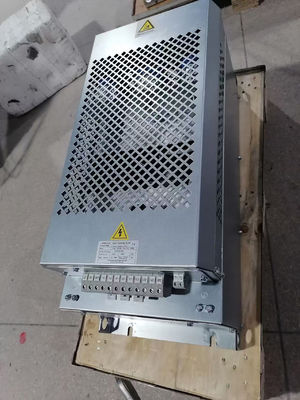

Ορμονικό Φρουρό 5% Παθητικό Αρμονικό Φίλτρο

Λόγω της εκτεταμένης χρήσης μη γραμμικών εξοπλισμού φορτίου σε εμπορικούς και βιομηχανικούς τομείς, το σύστημα τροφοδοσίας ενέργειας των επιχειρήσεων υφίσταται βαριά αρμονική ρύπανση.Βελτίωση της ποιότητας ενέργειας του δικτύου και διασφάλιση της ασφαλούς λειτουργίας του δικτύουΟι εταιρείες χρησιμοποιούν συνήθως ενεργά αρμονικά φίλτρα ή παθητικά αρμονικά φίλτρα για να μειώσουν την αρμονική.

1Η διαμόρφωση και η αρχή λειτουργίας είναι διαφορετική.

Ενεργός Χαρμονικός Φίλτρος (AHF), που ονομάζεται επίσης Ενεργός Φίλτρος Δύναμης (APF), is a new type of power electronic equipment which are developed based on the high-speed DSP devices and adopts the modern power electronics technology and digital signal processing technology to realize dynamically suppressing harmonics and compensating reactive power.
Το σύστημα ενεργών αρμονικών φίλτρων αποτελείται κυρίως από τρία μέρη: μονάδα ανίχνευσης αρμονικών, μονάδα ελέγχου και μονάδα γέφυρας μετατροπέα.Όταν τα αρμονικά στο πλέγμα ανιχνεύονται από τη μονάδα ανίχνευσης αρμονικών, η μονάδα ελέγχου υπολογίζει την τιμή ρεύματος που πρέπει να αντισταθμιστεί και στέλνει την εντολή στη μονάδα γέφυρας του μετατροπέα,τότε η μονάδα γέφυρα μετατροπέα παράγει ένα ίσο αλλά αντίθετο ρεύμα για να αντισταθμίσει το αρμονικό ρεύμαΜπορούμε να πάρουμε το ενεργό φίλτρο ως πηγή ρεύματος, το οποίο μπορεί να επιτύχει το αποτέλεσμα του αρμονικού φίλτρου δημιουργώντας ενεργά αντίστροφο αρμονικό ρεύμα.

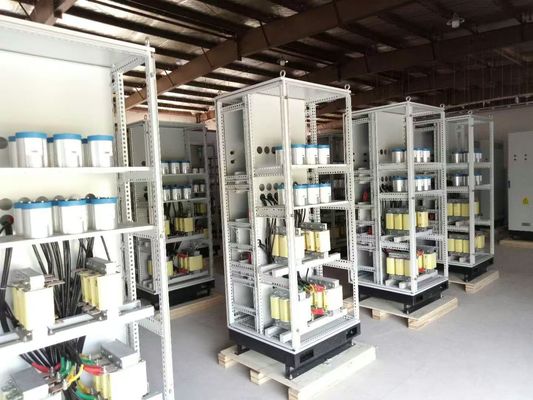

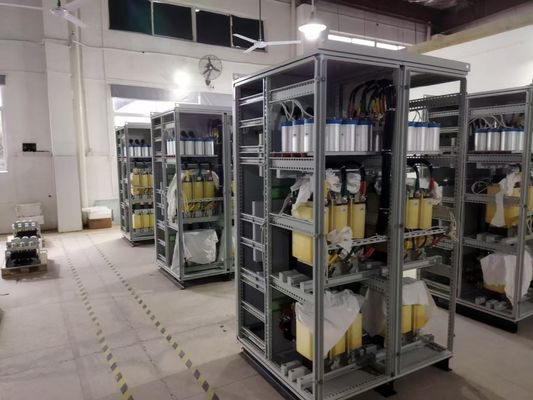

Το παθητικό αρμονικό φίλτρο (PHF) είναι μια μηχανική συσκευή φιλτραρίσματος που κατασκευάζεται συνδυάζοντας πυκνωτές ισχύος, αντιδραστήρες και αντίστοιχους.Με βάση τα εγγενή χαρακτηριστικά αντίστασης του πυκνωτή και της αντίστασης, το φίλτρο παθητικής ισχύος παρουσιάζει χαμηλή αντίσταση στο αρμονικό μιας συγκεκριμένης συχνότητας και παρέχει ένα κανάλι παράκαμψης για το αρμονικό ρεύμα σε αυτή τη συχνότητα,επιτρέποντας στο αρμονικό ρεύμα να ρέει στο φίλτρο αντί στο δίκτυο ηλεκτρικής ενέργειαςΤο παθητικό φίλτρο είναι σαν ένα πρόσθετο φορτίο που απορροφά τις αρμονικές.

2Η ικανότητα του αρμονικού φιλτραρίσματος και της αντιδραστικής αντιστάθμισης ισχύος είναι διαφορετική.

Το APF μπορεί να ανταποκριθεί ενεργά σε ένα συγκεκριμένο εύρος και να παρακολουθεί και να αντισταθμίζει δυναμικά την αλλαγή του αρμονικού ρεύματος στο δίκτυο ηλεκτρικής ενέργειας.Μπορεί να αντισταθμίσει όλες τις αρμονικές ή να αντισταθμίσει επιλεκτικά τις αρμονικές τάξεις μεταξύ της 2ης και της 50ης τάξηςΤο αποτέλεσμα των αρμονικών ταλαντώσεων μπορεί να φτάσει πάνω από το 95%.Το ενεργό φίλτρο μπορεί επίσης να αντισταθμίσει δυναμικά την αντιδραστική ισχύ του βασικού κύματος και να βελτιώσει τον παράγοντα ισχύοςΕπιπλέον, το AHF υιοθετεί μια δυναμική γραμμική μέθοδο αντιστάθμισης σε πραγματικό χρόνο, η οποία μπορεί να μειώσει τις διακυμάνσεις των αρμονικών και της αντιδραστικής ισχύος που ποικίλλουν τόσο σε συχνότητα όσο και σε μέγεθος ταυτόχρονα,και η διόρθωση της αντιδραστικής ισχύος είναι χωρίς βήματα και χωρίς να αλλάζουν τα όρια.
Τα περισσότερα παθητικά αρμονικά φίλτρα είναι σχεδιασμένα για αρμονικά συγκεκριμένων συχνοτήτων.Μπορεί μόνο να εξαλείψει τις αρμονικές των σταθερών τάξεων (3,5Το μέγεθος της οπτικής ακτινοβολίας είναι μικρότερο από το μέγεθος της οπτικής ακτινοβολίας.Και επειδή το φίλτρο αντιδραστικής ισχύος πρέπει να καταλαμβάνει την χωρητικότηταΕπιπλέον, τα παθητικά φίλτρα χρησιμοποιούν μια μη γραμμική μέθοδο αντιστάθμισης για τη βελτιστοποίηση της αντιδραστικής ισχύος.Επειδή είναι σταδιακή είσοδος, υπάρχει ένα κατώτατο όριο για την αντιστάθμιση.

3Ο χρόνος απόκρισης και η επίδραση της διακύμανσης της συχνότητας είναι διαφορετικές.
Το ενεργό αρμονικό φίλτρο υιοθετεί το σύστημα ελέγχου IGBT, το οποίο έχει υψηλή ελεγκτικότητα και γρήγορη απόκριση και η απόδοση αντιστάθμισης δεν επηρεάζεται από τη συχνότητα του πλέγματος.Ο προηγμένος αλγόριθμος επιτρέπει στην συσκευή να υπολογίζει την έξοδο της επόμενης συχνότητας διασύνδεσης εντός 10msΩς εκ τούτου, η ταχύτητα απόκρισης δεν υπερβαίνει τα 10 ms. Μπορεί να συνειδητοποιήσει γρήγορη και σταθερή αντιστάθμιση για ταχέως μεταβαλλόμενες αρμονικές.
Η ταχύτητα απόκρισης είναι αργή και η αλλαγή συχνότητας των παθητικών φίλτρων θα προκαλέσει την μετατόπιση του σημείου συντονισμού.που θα μειώσει την αρμονική επίδραση φιλτραρίσματος.

4Η επιρροή από την αντίσταση του συστήματος και οι διακυμάνσεις φορτίου είναι διαφορετικές.
Τα ενεργά φίλτρα δεν επηρεάζονται από την αντίσταση του συστήματος και τις διακυμάνσεις φορτίου.Όταν το συστατικό των αρμονικών είναι μεγαλύτερο από την ικανότητα αντιστάθμισης AHF, μειώνεται μόνο η αντισταθμιστική επίδραση και ο εξοπλισμός δεν θα υποστεί ζημιά.
Τα παθητικά φίλτρα επηρεάζονται σοβαρά από την αντίσταση του δικτύου και υπάρχουν κίνδυνοι αρμονικής ενίσχυσης και αρμονικού συντονισμού.Η PHF μπορεί να υποστεί ζημιά ή ακόμη και καύση λόγω υπερφόρτωσης.

5Η ικανότητα επέκτασης της ικανότητας είναι διαφορετική.

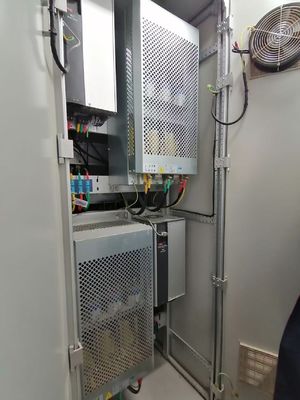

Το διάγραμμα του ενεργού αρμονικού φίλτρου είναι ένα μοντελοποιημένο σχέδιο με υψηλή πυκνότητα ισχύος και ελαφριά δομή.η ικανότητα μπορεί να επεκταθεί με την εισαγωγή νέων μονάδων AHFΕπιπλέον, εκτός από το ενεργό αρμονικό φίλτρο τύπου ράφου, το AHF διαθέτει επίσης τοποθετημένες στο τοίχωμα μονάδες.
Τα παθητικά αρμονικά φίλτρα έχουν ένα μεγάλο αριθμό συγκροτήσεων τραπεζών πυκνότητας.Μόλις τελειώσει η εγκατάστασηΕάν απαιτείται η επέκταση του PHF, πρέπει να προστεθεί εκ νέου το κύκλωμα φίλτρου και να αναδιαρθρωθεί ο χώρος ολόκληρου του ντουλάπιου.Είναι πολύ πιθανό να προσθέσει ένα νέο υπουργείο διανομής ενέργειαςΗ διατήρηση της ατμόσφαιρας και η διατήρηση της ατμοσφαιρικής ατμόσφαιραςη συσκευή φιλτραρίσματος μπορεί να αποτύχει ή ακόμη και να προκαλέσει ηχώ.

6Το κόστος παραγωγής και συντήρησης είναι διαφορετικό.
Τα αρμονικά φίλτρα Active χρησιμοποιούν υψηλής συχνότητας εναλλαγή προηγμένου ηλεκτρικού στοιχείου για να πραγματοποιήσουν αρμονική ακύρωση, οπότε το κόστος παραγωγής είναι σχετικά υψηλό.Αλλά αν και το αρχικό κόστος επένδυσης είναι υψηλό, η καλύτερη αντισταθμιστική επίδραση, η χαμηλή απώλεια και το χαμηλό κόστος συντήρησης το καθιστούν πιο οικονομικό από μακροπρόθεσμη άποψη.
Το αρχικό επενδυτικό κόστος του PHF είναι χαμηλό, αλλά λόγω των μειονεκτημάτων του, όπως η μεγάλη απώλεια και η ίδια η συσκευή έχει αρμονικό περιεχόμενο κλπ.,το μελλοντικό κόστος συντήρησης είναι σχετικά υψηλό.

7Οι τοποθεσίες εφαρμογής είναι διαφορετικές.
Το φίλτρο ενεργού ρεύματος χρησιμοποιείται κυρίως για τα σημεία όπου το αρμονικό στοιχείο και το μέγεθος αλλάζουν δυναμικά και το αρμονικό στοιχείο είναι πλούσιο.
Τα φίλτρα παθητικής ισχύος είναι κυρίως κατάλληλα για τοποθεσίες όπου τα αρμονικά στοιχεία και το μέγεθος είναι σχετικά σταθερά και τα αρμονικά στοιχεία είναι σχετικά απλά.

Συνολικά, AHF VS PHF, ποιο είναι καλύτερο για τη βελτίωση της ποιότητας της ενέργειας;

Τα ενεργά αρμονικά φίλτρα είναι η σύγχρονη σειρά των παθητικών αρμονικών φίλτρων.Το ενεργό φίλτρο ισχύος είναι η πρώτη επιλογήΕάν ο προϋπολογισμός είναι περιορισμένος, η υβριδική συνδυαστική αντιστάθμιση του ενεργού αρμονικού φίλτρου και των συμβατικών τραπεζών πυκνωτών είναι επίσης αποδεκτή.Τα παθητικά φίλτρα θα είναι η καλύτερη επιλογή..

Η Inomax είναι ένας επαγγελματίας ειδικός σε αρμονικά φίλτρα.Οι μηχανικοί μας θα σας βοηθήσουν να αναλύσετε και να δώσετε την ακριβή λύση για τη βελτίωση της PF και τη μείωση του THDi δωρεάν.
