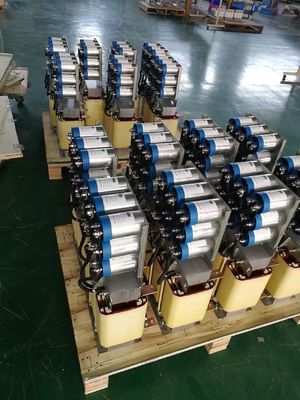

Inomax 690V Sinus Wave Output Filter 11KW Ανθεκτικό στην κόπωση για ναυπηγική κατασκευή

Εισαγωγή φίλτρων sinus wave

Τα φίλτρα sinus wave (γνωστά και ως σινουσοειδή φίλτρα) είναι παθητικά εξαρτήματα που χρησιμοποιούνται για την παροχή ηλεκτρικών κυκλωμάτων με τις σωστές συχνότητες για τη διασφάλιση βέλτιστης απόδοσης.Είναι συσκευές χαμηλής συχνότητας που επιτρέπουν τα χαμηλής συχνότητας σήματα να περάσουν αλλά μπλοκάρουν ή εμποδίζουν τα υψηλής συχνότητας σήματα.

Τα κυκλώματα που απαιτούν μεγαλύτερα καλώδια συνήθως έχουν σινουσοειδή φίλτρα για τη μετατροπή των ορθογώνιων σημάτων διαμόρφωσης πλάτους παλμού (PWM) σε τάση ομαλού κύματος.Αυτό θα αποτρέψει την πρόωρη βλάβη του κυκλώματος και θα παρατείνει τη διάρκεια ζωής των κινητήρων AC μειώνοντας την πίεση στην μόνωση του κινητήρα.

Για τι χρησιμοποιούνται τα σινουσοειδή φίλτρα;

Τα σινουσοειδή φίλτρα προστατεύουν τα τυλίγματα και τα ρυμουλκούμενα του κινητήρα από ζημιές λόγω αυξήσεων τάσης, απομάκρυνσης καλωδίων, απώλειας ρεύματος και υπερθέρμανσης.,μεταγωγείς, συμπιεστές, ανελκυστήρες και γερανοί.

Φίλτρα sinus wave της Inomax

Τα φίλτρα sinus wave της Inomax παρέχουν καθαρότερη, σινουοειδή παροχή ενέργειας στον κινητήρα σας.,και να ανταποκρίνονται σε αυστηρότερους κανονισμούς EMI με ένα φίλτρο Inomax.

Τα φίλτρα sinus wave Inomax είναι ιδανικά για εφαρμογές που απαιτούν sinusoidal waveforms.600 HzΑυτό επιτυγχάνεται με τη χρήση προσεκτικά σχεδιασμένων μονάδων πυκνότητας και συστάσεων καλωδίων.

Τα φίλτρα μας είναι κατασκευασμένα για να χειρίζονται ονομαστική τάση 220V 400V 440V 480V 525V 690V AC και είναι διαθέσιμα σε ονομαστικές τάσεις από 1.3A έως 710A, καθιστώντας τα κατάλληλα για διάφορες εφαρμογές.

Κατηγορία ρεύματος και τάσης

Τα τυποποιημένα φίλτρα κύματος sinus της Inomax είναι σχεδιασμένα για να χρησιμοποιούνται με τις πιο συχνά χρησιμοποιούμενες τυποποιημένες κινητήρες και κινητήρες που διατίθενται στην παγκόσμια αγορά.Για ειδικές ανάγκες, η Inomax σχεδιάζει προσαρμοσμένα φίλτρα κύματος σινού, προσαρμοσμένα στις ειδικές ανάγκες..

Στην αρχή, το ονομαστικό ρεύμα του κινητήρα και ο κύκλος λειτουργίας καθορίζουν την
Τα φίλτρα sinus weave της Inomax έχουν χαρακτηριστεί για υπερφόρτωση 150% για 1 λεπτό, ένα ανά ώρα.Πάνω από 150% ονομαστικό ρεύμα η κορεσμό της επαγωγικότητας μπορεί να επιτευχθεί και να καταστρέψει τους apacitors.
Συνιστάται το ονομαστικό ρεύμα του φίλτρου κύματος sinus να είναι
ίση ή μεγαλύτερη από το ονομαστικό ρεύμα του κινητήρα και θα πρέπει να αντιστοιχεί και να είναι συμβατή με τις ονομαστικές τιμές και την ικανότητα κύκλου λειτουργίας του κινητήρα.
Για τις κινητήρες που τροφοδοτούν τους μετασχηματιστές απομόνωσης, επιλέγεται φίλτρο κύματος sinus με ονομαστικό ρεύμα ίσο ή μεγαλύτερο από εκείνο του πρωτογενούς ρεύματος του μετασχηματιστή.

Επιλογή φίλτρου sinus wave

Όσον αφορά την τάση, η Inomax προσφέρει φίλτρο sinus wave για εφαρμογές 400 VAC, 500 VAC, 600 VAC και 690 VAC.σε τάσεις > 500 VAC συνιστάται φίλτρο sinus wave, για την προστασία της μόνωσης της τροχιάς του κινητήρα από τις υψηλές κορυφές τάσης.
Σε περιπτώσεις που η επιλογή της κίνησης του κινητήρα έχει γίνει πριν από την επιλογή του φίλτρου κύματος sinus, ο συνήθης τρόπος είναι να μεγεθύνεται το φίλτρο κύματος sinus με την αντίστοιχη κίνηση του κινητήρα.Η σωστή επιλογή ισχύος εξαρτάται από τη μία πλευρά από τις προδιαγραφές που σχετίζονται με τις μονάδες κίνησης, π.χ. ονομαστικό ρεύμα, τάση, συχνότητα γραμμής, συχνότητα μετάδοσης κινητήρων, συχνότητα κινητήρα, περιβαλλοντικές συνθήκες (θερμοκρασία,Η εικόνα αυτή δεν μπορεί να θεωρηθεί ότι είναι εφικτή.Επιπλέον, πρέπει να ληφθεί υπόψη το μήκος του καλωδίου κινητήρα, ο τύπος του καλωδίου, ο τύπος του κινητήρα και ορισμένες ειδικές απαιτήσεις εφαρμογής.
