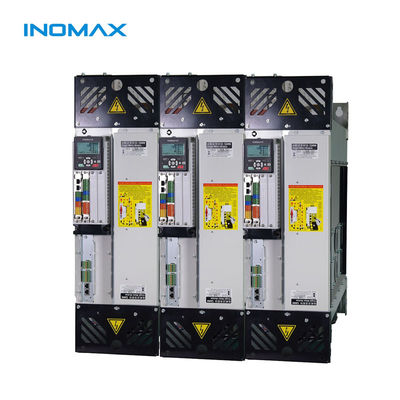

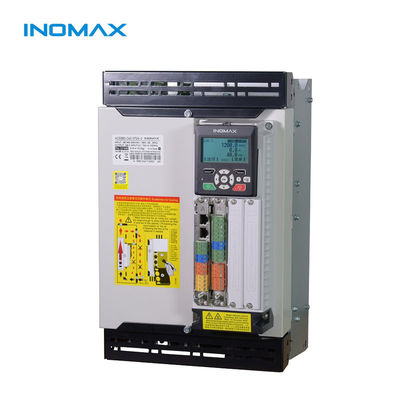

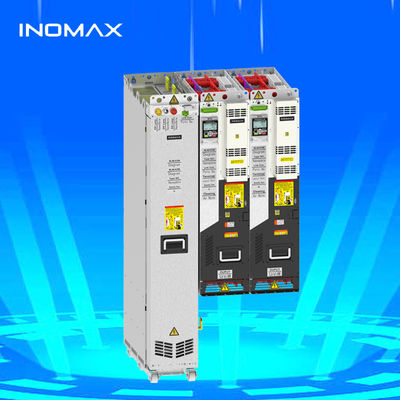

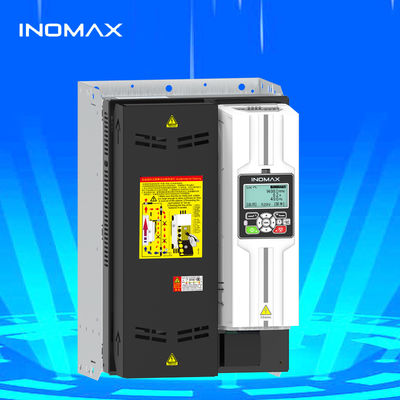

500KW-1000KW VFD Χαμηλής Τάσης για Κινητήρα PMSM με Τριφασική Ισχύ 220V-690V

Brand Name:	Inomax
Model Number:	ACS880-B23-05A6-3B
MOQ:	1
τιμή:	$500

Detail Information

Περιγραφή προϊόντων

Detail Information

Τόπος καταγωγής:

ΚΙΝΑ

Πιστοποίηση:

Λειτουργία ελέγχου:

Έλεγχος αντιστάθμισης ολίσθησης, έλεγχος V/F, έλεγχος φορέα χωρίς αισθητήρα, άμεσο έλεγχο ροπής, έλε

Ονομαστική τάση:

220 V, 380V, 690, 1140

Φάση ισχύος:

Ονομαστική ισχύος:

1.5 kW-5000 kW

Διαστάσεις:

167.5*185.8*80mm

Φάσμα ηλεκτρικής ενέργειας:

0.75kW-5000kW

Φάσμα τάσης:

220V, 230V, 240V, 380V, 400V, 440V, 480V, 500V, 520V, 600V, 660V, 690V

Τύπος πρωτοκόλλου:

Modbus, Canopen, Profibus, Profinet, Ethercat, Ethernet

Αντίδραση ροπής:

Λιγότερο από 5 ms

Ακρίβεια ταχύτητας:

Λιγότερο από 0,5%

Δυναμική απάντηση:

0,7% s

Κλίμακα συχνοτήτων:

0 ~ 1000Hz

Ανάλυση συχνότητας:

0,01Hz

Είσοδος THDI:

<5%

Ροπή εξόδου:

2 φορές ροπή σε μηδενική ταχύτητα

Επισημαίνω:

500KW-1000KW VFD

Μετατροπέας μεταβλητής συχνότητας 220V-690V

3 αναστροφέας συχνότητας φάσης

Περιγραφή προϊόντων

500-1000 kW AC VFD για κινητήρα PMSM χαμηλής τάσης

Δυνατότητα υψηλής απόδοσης DTC σχεδιασμένη για πολύπλοκες βιομηχανικές εφαρμογές που απαιτούν ακριβή έλεγχο ταχύτητας, τάσης και θέσης.

Αναφορά μοντέλου	Ανάλογος ACS880 abb
Τύπος προϊόντος	Ανώτατη απόδοση DTC drive
Εφαρμογές	Σύνθετο, βαρύ φορτίο, έλεγχο ταχύτητας, έλεγχο τάσης, έλεγχο θέσης, έλεγχο ανύψωσης, DTC, STO, έλεγχο ροπής κατεύθυνσης, ασφαλής ροπή εκτός
Πεδίο ισχύος	00,75-5000 kW
Τετάρτη	220v, 230v, 240v, 380v, 400v, 440v, 480v, 500v, 520v, 600v, 660v, 690v
Τρόπος ελέγχου	Ελέγχος DTC, Έλεγχος διανυσμάτων
Πρωτόκολλα	Modbus, CanOpen, Profibus, Profinet, Ethercat, Ethernet
Εγγύηση	24 μήνες

Πλεονεκτήματα της κίνησης ACS880 DTC (2.2KW-5000KW)

Τεχνολογία άμεσης ρύθμισης ροπής ισοδύναμη με τα συστήματα ABB
Συμβατό με όλους τους κινητήρες εναλλασσόμενου ρεύματος με κυματικές κυματίες, συμπεριλαμβανομένων των κινητήρων IM/PM/SynRM/Servo
Μετατροπέας τεσσάρων τεταρτημάτων με ενεργειακή ανάδραση για εξοικονόμηση ενέργειας και μειωμένες αρμονικές
Υποστηρίζει τη διαμόρφωση τύπου στοίβας ή πολλαπλών μονάδων οδήγησης
Δράση 380V-690V από 0,75KW-5000KW
Ενσωματωμένα φίλτρα EMC, αντιδραστήρες συνεχούς ρεύματος και μονάδες πέδησης
Υποστηρίζει πολλά πρωτόκολλα επικοινωνίας: Budbus, Profibus, ProfiNET, EtherCAT, Ethernet
2x ροπή σε μηδενική ταχύτητα χωρίς έλεγχο αισθητήρα
Ο χρόνος απόκρισης ροπής < 5 ms για εφαρμογές χωρίς αισθητήρες (1% επαναληψιμότητα ροπής)
Ακριβότητα δυναμικής απόκρισης κυκλώματος ταχύτητας: 0,7%
Ακριβότητα ταχύτητας χωρίς αισθητήρες < 0,5% (καταργεί τους αισθητήρες στο 95% των εφαρμογών)
Τεχνολογία προηγμένης αδύναμης μαγνητικής ελέγχου για εξοικονόμηση ενέργειας και μείωση του θορύβου του κινητήρα
Ευφυής ανεμιστήρας με ελεγχόμενη θερμοκρασία για ενεργειακή απόδοση και παρατεταμένη διάρκεια ζωής
Η ενσωματωμένη λειτουργία λογικού προγραμματισμού μειώνει την ανάγκη για εξωτερικούς PLC
Προδιαμορφωμένα μακροεντολή παραμέτρων εφαρμογής για ταχύτερη έναρξη λειτουργίας

Βιομηχανικές εφαρμογές

Το ACS 880 με λειτουργίες άμεσης ρύθμισης ροπής και εξοικονόμησης ενέργειας διαθέτει αναγέννηση ενέργειας τεσσάρων τεταρτημάτων και ανατροφοδότηση, με ενσωματωμένα φίλτρα και αντιδραστήρες.

Παραγωγή χάλυβα
Κατασκευή τσιμέντου
Χημική μεταποίηση
Επιχειρήσεις πετρελαίου και φυσικού αερίου
Παραγωγή ενέργειας
Παραγωγή πολυμερών και καουτσούκ
Εργοστάσια χαρτοπολτού
Επεξεργασία ζάχαρης
Ορυκτά και μεταλλευτικές δραστηριότητες

Εμπειρία σε έργα μεταλλουργίας

Η διαδικασία μετατροπής χάλυβα στο εργοστάσιο σιδήρου και χάλυβα του Henan Yaxin απαιτούσε ακριβή έλεγχο για την παραγωγή ποιοτικού λιωμένου χάλυβα.

4x 90KW κινητήρες μεταβλητής συχνότητας για συνεχή περιστροφή 360°
Ακριβής τοποθέτηση σε οποιοδήποτε σημείο με ρύθμιση ταχύτητας
Ασφάλεια αλληλεπίδρασης με δόρυ οξυγόνου, κουβά και καπνό
Δραστηριότητα αντοχής σε σφάλματα για την ολοκλήρωση του τρέχοντος κύκλου παραγωγής χάλυβα κατά τις βλάβες
Μαστορισμός φορτίου κρούσης και δονητικών δονήσεων

Εφαρμογή λύσης

Η διαμόρφωση ελέγχου master/slave με εσωτερική επικοινωνία μεταξύ των κινητήρων εξασφαλίζει τον απόλυτο συγχρονισμό όλων των 4 κινητήρων.Ο μετατροπέας οικοδεσπότης ρυθμίζει την ταχύτητα και την ισχύ ροπής, ενώ οι μετατροπέες σκλάβων ακολουθούν την απόκριση ροπής, εξαλείφοντας τα ζητήματα του "κουνώντας το κεφάλι" και του "ταρακουνώντας".

Εφαρμογή σε κυλίνδρους

Σχέδιο αναστρέψιμου μύλου 20 κυλίνδρων με τεχνολογία αναγεννητικής κίνησης:

1x 1900kW κύριο κινητήρα περιστροφής
2x 2000kW μηχανές περιστροφής
1x 250kW κινητήρας αποσύνδεσης
690VAC τάση εισόδου
Ακριβότητα ελέγχου τάσης < 1%
Μέγιστη ταχύτητα τροχιάς: 600 m/min
Σχεδιασμός συστήματος: 5x AFE + 16x SMM μετατροπέας

Εμπειρία ανύψωσης ορυχείων

Ο όμιλος SIEMAG TECBERG επέλεξε τις μονάδες κίνησης μας για συστήματα ανύψωσης άξονα που απαιτούν:

Λειτουργία χαμηλών αρμονικών
Υψηλή ροπή σε χαμηλή συχνότητα
Ακριβής έλεγχος χαμηλής ταχύτητας για την ασφάλεια

Σχέδιο εξέδρας δοκιμών κινητήρα

Το σύστημα διαθέτει δύο κινητήρες (MUT και DM) με ρυθμό και ροπή που ελέγχονται από τον ελεγκτή, επιτρέποντας:

Δοκιμές αντοχής και μηχανικών ιδιοτήτων
Αξιολόγηση των επιδόσεων αύξησης θερμοκρασίας και υπερφόρτωσης
Ανάλυση των επιδόσεων και της απόδοσης της εξασθένισης πεδίου
Εμφάνιση σε πραγματικό χρόνο τάσης, ρεύματος, ροπής, ταχύτητας, ισχύος και απόδοσης

Επιλογή VFD για το πάγκο δοκιμής

Βασικά στοιχεία:

Ενεργός ευθυγραμμιστής με φίλτρο LCL (THDi<5%)
2x μονάδες ισχύος με εύρος εξόδου 0-1000 Hz (0,01Hz ανάλυση)
Απάντηση ροπής ανοικτού βρόχου < 20 ms
Μονάδα ελέγχου διορθωτή (RCU) και μονάδα ελέγχου μετατροπέα (ICU)

4Q Πλεονεκτήματα της αναγεννητικής κίνησης

Σημαντική εξοικονόμηση ενέργειας μέσω ανατροφοδότησης του δικτύου
Χαρακτηριστικά αμφίδρομης φόρτισης
Ευρύ φάσμα προσαρμογής ταχυτήτων (ονομαστική ροπή από μηδέν έως 5-6 φορές εξασθένιση πεδίου)
Μεγάλη ταχύτητα απόκρισης ροπής (επίπεδο ms)
Δυνατότητα κατά της σύρσης για πολλαπλή χρήση

Σύστημα ελέγχου θαλάσσιων ανεμοβίνθλων

Το κύριο καλώδιο του σκάφους επιστημονικής έρευνας Xiangyanghong, ύψους 10.000 μέτρων, απαιτεί:

Αρμονικές < 3% για την πρόληψη ηλεκτρομαγνητικών παρεμβολών
Σύνδεση ροπής πολυμηχανής υψηλής ακρίβειας
Εξαιρετικά χαμηλή αγωγιμότητα και αρμονικές ακτινοβολίας

Εφαρμογές πετρελαϊκών πεδίων

Συχνές Ερωτήσεις

Τι είναι ο άμεσος έλεγχος ροπής;

Ο άμεσος έλεγχος ροπής (DTC) είναι μια προηγμένη μέθοδος ελέγχου κινητήρα που ρυθμίζει άμεσα την ροπή και τη ροή χωρίς να απαιτείται σύνθετος μετασχηματισμός συντεταγμένων.Παρέχει γρήγορη απόκριση ροπής και υψηλή απόδοση με ελαχιστοποίηση των απωλειών μετάδοσης.

Ποια είναι τα πλεονεκτήματα του άμεσου ελέγχου ροπής;

Γρήγορη αντίδραση ροπής και ροής στις αλλαγές αναφοράς
Υψηλή αποδοτικότητα με ελαχιστοποιημένες απώλειες μετάδοσης
Καμία υπέρβαση στην απόκριση βήματος
Δεν απαιτούνται μετασχηματισμοί δυναμικών συντεταγμένων
Δεν απαιτείται χωριστός διαμορφωτής
Δεν απαιτούνται ελεγκτές ρεύματος PI ή ρύθμιση
Η διαδικασία τυχαίας εναλλαγής μειώνει τον ακουστό θόρυβο
Αυτόματη αντιστάθμιση για μεταβολές τάσης συνεχούς ρεύματος
Γρήγορος συγχρονισμός σε περιστρεφόμενες μηχανές

Τι τύπος κινητήρα είναι συμβατός με τους μετατροπείς;

Τρεις φάσεις κινητήρες επαγωγής εναλλασσόμενου ρεύματος είναι συμβατοί, κατά προτίμηση κινητήρες κλάσης μετατροπέα με μόνωση 800V για μετατροπέες κλάσης 200V ή μόνωση 1600V για μετατροπέες κλάσης 400V.Πάντα ταιριάζει με τον μετατροπέα με τις προδιαγραφές του κινητήρα.

Ποιες είναι οι κοινές αιτίες της κινητικής αποτυχίας;

Μελέτες της βιομηχανίας δείχνουν: 41% που σχετίζονται με ρουλεμάν, 37% που σχετίζονται με τον στατήρα, 10% που σχετίζονται με τον ρότορα, και 12% άλλες αιτίες.

Πώς επιλέγετε ένα VFD;

Σκεφτείτε τις προδιαγραφές του κινητήρα, τις απαιτήσεις εφαρμογής, τις περιβαλλοντικές συνθήκες και τα απαιτούμενα χαρακτηριστικά όπως το φρένισμα, τα πρωτόκολλα επικοινωνίας και την ακρίβεια ελέγχου.
