Inomax ενεργειακή εξοικονόμηση AC VFD Multi Drive Module με υψηλή ροπή χαμηλής συχνότητας

Απλή εισαγωγή του Inomax

Η Inomax είναι επαγγελματίας κατασκευαστήςΣυσκευές χαμηλής τάσης με μεταβλητή συχνότηταΗ θέση VFD του Inomax είναι γιασύνθετη εφαρμογή, για τις εφαρμογές που έχουν υψηλή απαίτηση τεχνολογίας των κινητήρων εναλλασσόμενου ρεύματος.

Μετατροπείς συχνοτήτων Inomax που μπορούν να ανταγωνιστούνAB ACS580 ACS880,SIEMENS S120,S150, Schneider ATV9000, Yaskawa U1000, Mitshbishi FR800,Rockwell power flex 755T,700L,Fuji Frenic-VG,Eaton σειρά RGX

Η Inomax παρέχει επίσης καλές λύσεις για τον πελάτη μας για - Βιομηχανική μετάδοση, έλεγχο της τάσης, ανύψωση, φυγοκεντρίωση υψηλής ταχύτητας, μηχανήματα ακριβείας, έλεγχο ανατροφοδότησης πολλαπλών ταχυτήτων....

Με την εξαιρετικά καλή ποιότητα και την ανταγωνιστική τιμή, το Inomax AC συχνότητα invertet ευρέως εφαρμογή για χάλυβα, τσιμέντο, χημικά, πετρέλαιο και φυσικό αέριο, ενέργεια, πολυμερές και καουτσούκ, χαρτοπολτό και χαρτί, ζάχαρη,Ορυκτά & Ορυχεία.....

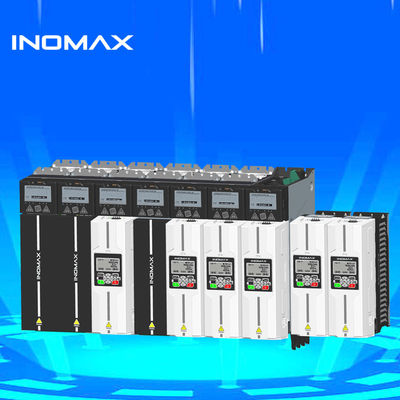

Inomax ACS880 πολλαπλής κίνησης

Τι είναι η πολυκίνηση Inomax;

Η πολυκίνηση κατασκευάζεται από βιομηχανικές μονάδες κίνησης που συνδέονται με μια κοινή γραμμή λεωφορείου συνεχούς ρεύματος.και κάθε μονάδα μετατρέπει το DC σε AC και τροφοδοτεί έναν μεμονωμένο κινητήραΗ ισχύς συνεχούς ρεύματος προέρχεται από μία μονάδα τροφοδοσίας (διορθωτή) η οποία είναι ενσωματωμένη στο μπροστινό άκρο της ίδιας διαμόρφωσης πολλαπλών κινητήρων.Αυτή η κατασκευή απλοποιεί την συνολική εγκατάσταση και έχει πολλά οφέλη: εξοικονόμηση καλωδίων, μειωμένα ρεύματα αγωγών και απλούστευση των ρυθμίσεων πέδησης, διανομή ενέργειας μέσω της κοινής μπάρας συνεχούς ρεύματος,που μπορεί να χρησιμοποιηθεί για πέδηση κινητήρα-κινητήρα χωρίς να απαιτείται ελικόπτερο πέδησης ή μονάδα αναζωογόνησης· μειωμένος αριθμός εξαρτημάτων, αυξημένη αξιοπιστία και εξοικονόμηση χώρου· και δεν υπάρχει ανάγκη για ξεχωριστό Κέντρο Ελέγχου Μηχανών (MCC).

Πού μπορούν να χρησιμοποιηθούν οι πολυκινητήρες;

Σε γενικές γραμμές, οι πολλαπλές μονάδες κίνησης Inomax μπορούν να χρησιμοποιηθούν όταν πολλές μονάδες κίνησης/κινητήρες αποτελούν μέρος μιας ενιαίας ή ολοκληρωμένης μηχανικής διαδικασίας.Η κοινή τροφοδοσία της πολυκίνησης επιτρέπει την εφαρμογή των συνολικών λειτουργιών ασφάλειας και ελέγχουΓια παράδειγμα, μια μηχανή χαρτιού έχει πολλούς κινητήρες που πρέπει να ελέγχονται ξεχωριστά ως ένα ολοκληρωμένο σύστημα.Οι πολλαπλές μονάδες κίνησης Inomax προσφέρουν γρήγορη επικοινωνία των σημάτων ροπής και ταχύτητας μεταξύ των μονάδωνΟι πολυκινητήρες μπορούν επίσης να χρησιμοποιηθούν όταν οι άξονες των μεμονωμένων κινητήρων κίνησης δεν είναι στενά συνδεδεμένοι.σε διεργασίες στις οποίες κάθε μονάδα κίνησης μπορεί να προγραμματιστεί με ένα προφίλ ταχύτητας ώστε να ελαχιστοποιείται η συνολική κατανάλωση ενέργειαςΑυτά τα δύο παραδείγματα δείχνουν μόνο το εύρος των εφαρμογών όπου οι πολυενεργοποιητές Inomax προσφέρουν σημαντικά πλεονεκτήματα σε σχέση με άλλους τύπους κατασκευών κινητήρων.Το Inomax multi-drive υπόσχεται Μονουλετική διαμόρφωση των πολυ-drive παρέχει έλεγχο πολλαπλών κινητήρων σε ένα εύρος ισχύος 1 - 7000 HPΜια μονάδα ευθυγραμμιστή μπορεί να συνδυαστεί με μια σειρά μονάδων μετατροπέα που συνδέονται παράλληλα, για να παρέχει ρεύμα εξόδου που απαιτείται για οποιαδήποτε δεδομένη εφαρμογή.

Επιπρόσθετα σημαντικά οφέλη περιλαμβάνουν:

1Χωρίς κωδικοποιητή λειτουργία κινητήρα - Υψηλότερη δυναμική απόκριση απόδοση του κατοχυρωμένου δίπλωμα ευρεσιτεχνίας Direct Torque Control (DTC) του Inomax αλγόριθμο ελέγχου κινητήρα.

2Ευελιξία - Μόνο τέσσερις τύποι ευθυγραμμιστών διόδων χρησιμοποιούνται για την αντιστροφή της ισχύος εισόδου τριών φάσεων εναλλασσόμενου ρεύματος στην κοινή γραμμή λεωφορείου συνεχούς ρεύματος σε ολόκληρο το εύρος ισχύος του ACS880 (200 - 4600 HP).Οι μονάδες μετατροπέα (κινητήρες) είναι διαθέσιμες σε πέντε μεγέθη (μεγέθη πλαισίων R4 - R8) και καλύπτουν την περιοχή 1 - 7000 HPΟι κινητήρες τροφοδοτούνται από μεμονωμένες μονάδες R8 ή από παράλληλες μονάδες R8.

3Συγκριτικά με το παραδοσιακό σχεδιασμό, οι βελτιώσεις στην τεχνολογία και τα εξαρτήματα ισχύος έχουν μειώσει το συνολικό αποτύπωμα αυτών των πολλαπλών κινητήρων έως και 50%.

4Ευρύ φάσμα επιλογών - επέκτασης I/O, λεωφορεία πεδίου και μονάδα κωδικοποίησης παλμών όλα χωρούν μέσα στους μετατροπείς.

5Προγραμματισμός προσαρμοστικού χαρακτήρα - Το πρόγραμμα αυτό επεκτείνει τις ελεύθερα προγραμματιζόμενες I/O και τις εκτεταμένες επιλογές παραμέτρων που είναι ενσωματωμένες στις πολλαπλές μονάδες οδήγησης και στις οποίες έχει πρόσβαση μέσω του εργαλείου PC.

6Μειωμένα κόστη εγκατάστασης - Δεδομένου ότι η αρθρωτή διαμόρφωση χρησιμοποιεί μια κοινή λεωφορεία συνεχούς ρεύματος, η ισχύς εισόδου καλωδίωσης που απαιτείται είναι μια ενιαία τριστάση σύνδεση AC.η καλωδίωση συνδέεται με τη μονάδα ευθυγραμμιστή μέσω ενός μοναδικού συνδέσμου plug-in, που στη συνέχεια τροφοδοτεί ολόκληρη την κοινή γραμμή DC.

7"Απαλλακτικότητα - Κοινά ανταλλακτικά και ικανότητα να συνεχίζουν να λειτουργούν με μειωμένο φορτίο, εάν η μονάδα είναι απενεργοποιημένη.

Επισκόπηση της κατασκευής Μια πολλαπλή κίνηση Inomax κατασκευάζεται από διάφορα διαφορετικά τμήματα.

Οι βασικές μονάδες εντός αυτών των συστημάτων πολλαπλών κινητήρων περιλαμβάνουν:

1. Βασικές ενότητες γραμμής (Basic Line Modules):

Είναι σχεδιασμένο μόνο για καθαρή διόρθωση και το εσωτερικό αποτελείται από διόδους θυρίστορα και αντιδραστήρες εισερχόμενης γραμμής συνεχούς ρεύματος.

2. Μονάδα SLM (Smart Line Module) διορθωτή ανατροφοδότησης: [Δεν συνιστάται]

Αποτελείται από IGBT και DC συμπιεστή εξομάλυνσης, μπορεί να διορθώσει την παροχή ενέργειας και να τροφοδοτήσει την ενέργεια πίσω στο δίκτυο.Η τάση του συνεχούς ρεύματος δεν μπορεί να είναι σταθερή και ρυθμιζόμενηΣυνήθως υποβαθμίζονται.

φορτίο, η τυπική τιμή του αρμονικού ρεύματος από την πλευρά του δικτύου THDi<30-35%

3. Μονάδα ALM ενεργού ευθυγραμμιστή (Active Line Module): [Συστηριζόμενη και προτιμώμενη χρήση]

Αποτελείται από πυκνωτή εξομάλυνσης IGBT και DC, έχει τη λειτουργία ανατροφοδότησης και διόρθωσης και μπορεί επίσης να ελέγχεται ευφυώς.

Η πραγματική ισχύς που παράγεται από την πλευρά της τροφοδοσίας είναι κοντά σε ένα κύμα sinus, καταπιέζοντας έτσι τις επιβλαβείς αρμονικές.Η ενότητα αυτή πρέπει να χρησιμοποιεί μια αντίστοιχη ενότητα εισόδου AIM.

Σε αυτή τη στιγμή, τα τυπικά αρμονικά ρεύματος και τάσης από την πλευρά του δικτύου υπό ονομαστικό φορτίο

Εφαρμογές

Το Inomax έχει ευρεία εφαρμογή σε διάφορους τομείς, π.χ. χάλυβα, τσιμέντο, χημικά, πετρέλαιο και φυσικό αέριο, ενέργεια, πολυμερή και καουτσούκ, χαρτοπολτό και χαρτί, ζάχαρη, ορυκτά και μεταλλεία, ηλεκτρολογική μηχανική,Ο τομέας αυτοματισμού αυτοκινήτων και κτιρίων για την παροχή ολοκληρωμένης λύσης υψηλής ποιότητας και ενεργειακής απόδοσης.

Ως σημαντικός ρόλος για την αυτοματοποίηση των θαλάσσιων μεταφορών, η Inomax VFD αναλαμβάνει σημαντική ευθύνη.
Δεν έχει σημασία για τον προωθητήρα Azimuth ή τον προωθητήρα bow, ή τον γερανό ή τον κουβά. Το Inomax μπορεί πάντα να σας δώσει μια ικανοποιητική λύση με υπερεπιτυχία και υψηλή ποιότητα.

Μηχανές προστασίας από σήραγγεςΟι καύσιμες ύλες έχουν σημαντικό ρόλο στην κατασκευή υπόγειων σήραγγων και χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, όπως οι μεταφορές, η εξόρυξη και η υδροηλεκτρική ενέργεια.Ελέγχουν την σήραγγα προστατευμένη μηχανή πρέπει να έχουν μεγάλη ροπή και επίσης χρειάζονται VFD με μικρότερο μέγεθος, επειδή ο χώρος περιορισμένοΕπομένως, ένα αξιόπιστο και αποτελεσματικό σύστημα ελέγχου συχνότητας είναι απαραίτητο για την επιτυχή λειτουργία της σήραγγας.Η λύση κίνησης συχνότητας υγρής ψύξης INOMAX προσφέρει ένα βέλτιστο σύστημα ελέγχου που ανταποκρίνεται στις απαιτήσεις των εργασιών σήραγγας.

Το σύστημα αποτελείται από κινητήρες συχνότητας, σύστημα ψύξης με νερό.μπορεί να συνειδητοποιήσει τον υψηλής ακρίβειας έλεγχο των κοινών κινητήρων επαγωγής και των υψηλής απόδοσης κινητήρων μόνιμων μαγνητών στο ευρύ φάσμα ισχύος υπό την προϋπόθεση 380Η εξαιρετικά συμπαγή δομή και η υψηλή πυκνότητα ισχύος το καθιστούν ιδιαίτερα κατάλληλο για εφαρμογές με περιορισμένο χώρο εγκατάστασης και σκληρά περιβάλλοντα.και έχει εξαιρετικές επιδόσεις σε διάφορες ακραίες περιβαλλοντικές συνθήκες.

Τα πλεονεκτήματα της λύσης INOMAX υγρής ψύξης

Υψηλή αποδοτικότητα
Η λύση κίνησης συχνότητας υγρής ψύξης INOMAX είναι εξαιρετικά αποδοτική και μπορεί να παρέχει εξοικονόμηση ενέργειας έως 70% σε σύγκριση με τα συμβατικά συστήματα ψύξης με αέρα.Αυτό επιτυγχάνεται με τη χρήση κινητήρων με ψύξη με νερόΟι ψύκτες υγρών εξασφαλίζουν επίσης ότι το σύστημα λειτουργεί σε βέλτιστες θερμοκρασίες,μείωση της κατανάλωσης ενέργειας και ελαχιστοποίηση της φθοράς των εξαρτημάτων.

Αξιόπιστη απόδοση
Η λύση κίνησης συχνότητας υγρής ψύξης INOMAX έχει σχεδιαστεί για να προσφέρει αξιόπιστη απόδοση σε σκληρά περιβάλλοντα.

Εύκολη συντήρηση
Το INOMAX λύση κίνησης συχνότητας υγρής ψύξης είναι εύκολη στη συντήρηση και απαιτεί ελάχιστο χρόνο στάσης λειτουργίας.διευκολύνοντας την αντικατάσταση ή επισκευή ελαττωματικών εξαρτημάτωνΟι ψυκτικές συσκευές υγρού είναι επίσης σχεδιασμένες με αφαιρούμενα πάνελ για εύκολο καθαρισμό.

Η πολλαπλή μονάδα κίνησης Inomax ACS880 έρχεται με διάφορους τύπους μονάδων τροφοδοσίας, συμπεριλαμβανομένων μονάδων τροφοδοσίας διόδων και μονάδων αναγεννητικής τροφοδοσίας και είναι διαθέσιμες σε εκδόσεις ψύξης αέρα και υγρού.Μία μονάδα τροφοδοσίας και διάταξη συνεχούς ρεύματος με πολλούς μετατροπείς μειώνουν την ισχύ της γραμμής και το μέγεθος του συστήματος.

Χρησιμοποιείστε τον ανώτατο έλεγχο σχεδόν κάθε τύπου κινητήρα εναλλασσόμενου ρεύματος με άμεσο έλεγχο ροπής (DTC), συμπεριλαμβανομένων των κινητήρων επαγωγής και μόνιμων μαγνητών και των συγχρονισμένων μηχανών.Λύσεις για πολλές διαφορετικές εφαρμογές (όπως μηχανές χαρτιούΟι νέες τεχνολογίες (π.χ. οι μηχανές πλέξης, οι κυλίνδροι, οι γραμμές επεξεργασίας, οι γερανοί, η γεώτρηση και η ναυτιλία) είναι δυνατές με ευέλικτη συνδεσιμότητα και ένα ευρύ φάσμα επιλογών.
